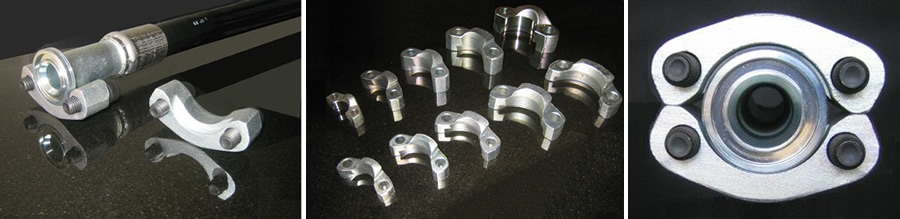

スプリットフランジ
油圧ホースの接続継ぎ手。

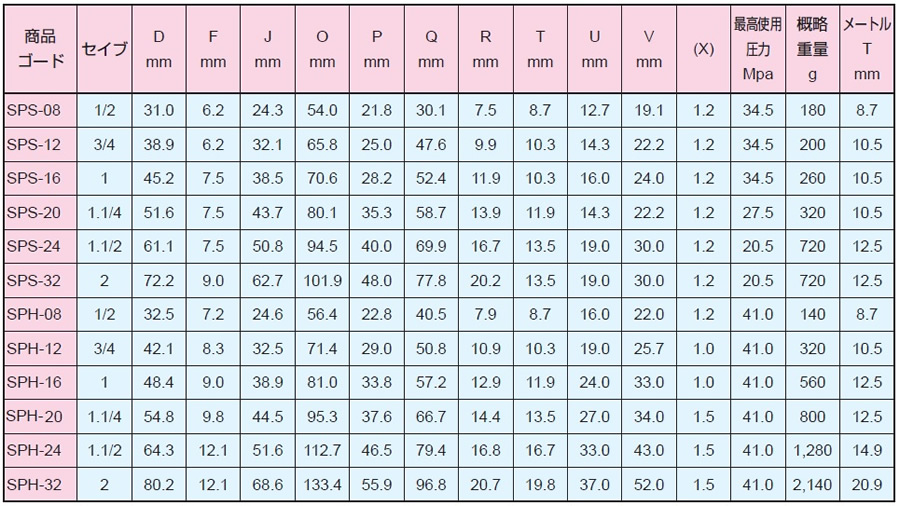

サイズ
スプリットフランジにはいろいろなサイズがあります。これらのサイズはホースのサイズに起因します。
| インチ呼称 | 業界内呼称 | ミリ呼称 |
|---|---|---|
| 1/4" | -04 | 6mm |
| 3/8" | -06 | 9mm |
| 1/2" | -08 | 12mm |
| 3/4" | -12 | 19mm |
| 1" | -16 | 25mm |
| 1-1/4" | -20 | 32mm |
| 1-1/2" | -24 | 38mm |
| 2" | -32 | 50mm |
| ↓ | ||
| インチの分母を16として表し、分子にあたる数字を呼ぶ 例 1/4" = 4/16" > -04 1" = 16/16" > -16 |
||
